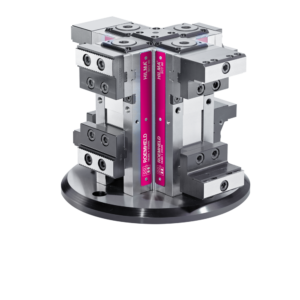

新製品 SCTタワー型クランプシステム
コンパクトタイプだから、横型MCだけではなく、縦型MCや5軸加工機にも最適です。
小型のパレットチェンジャーにも搭載可能なコンパクトサイズかつ、多数個をクランプ出来る多面構造の縦型バイスの製品化により、5軸加工機の長時間稼動ニーズに答えています。
■特 長
高剛性・高精度なモノブロック構造の縦型バイスは、横形だけでなく、5軸加工マシンにも最適。片側固定式の4面バイスは、最大4個までのワークを保持できるため、長時間連続稼働が可能、また、パレットチェンジャーシステムへの搭載にも適しています。グリップ爪付の口金を使えば、ワーク底部(3mm)を浅くクランプすることが出来るため、ワーク加工の自由度を増すことが出来ます。
■主な仕様
クランプ方式：手動、油圧駆動
口金幅：80mm、120mm
クランプ面：3面、4面
最大クランプ力：25kN、40kN
21kN(300bar, 油圧駆動)
