移動型自転車ハンドリング装置【Bike proMobil】
Bike proMobilは、主に自転車組立用に開発した製品です
主に電動アシスト自転車などの工場ライン、もしくは
町の自転車ショップやリペアサービスカーにも適しております
作業者が必要に応じてワークの高さ・向き・角度を任意に調節でき
負荷の軽減された、自由度が高い作業が可能となります
また外観にも拘ったスタイリッシュな形状です
導入によるメリット
- 作業者の負担を軽減
- 作業効率の改善により生産性向上
- 安全性の向上
工業大国であり人間工学の先進国であるドイツ生まれの優れた製品
自転車特有のフレーム形状による作用のしにくさを理解したエンジニアリング製品
製造現場の安全性、生産性を向上させる事ができます
またお客様自身で設置型、移動型が選べます
さらに自転車のクランプ方法によりオプションモジュールの形状が異なり
目的に応じたモジュールを選択可能です
特長

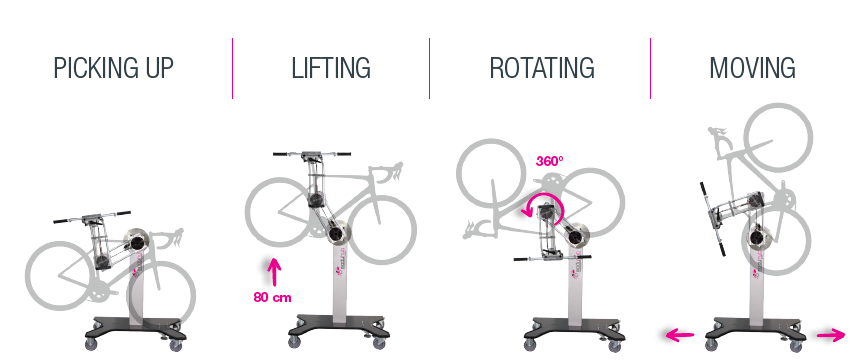

・最大40kgの自転車ワークを、安全に昇降・回転・傾け・移動
・作業者によって異なる、最適な作業高さ、位置に調整可能
・目的や課題に合わせて、設置型もしくは移動型
・オプションモジュールを簡単に組み合わせ
・身体への負荷を低減、事故やけがの危険も低減製品の品質向上に寄与
「Bike ProMobil」シリーズ
自転車ワークを素早く、確実に、軽々と
| 製品 | 製品番号 | 幅 (mm) |
オプション | 寸法 (mm) |
| 固定型自転車ハンドルバー | 準備中 | 600 | – | 265 x 225 |
| 固定型自転車ハンドルバー | 準備中 | 800 | – | 265 x 225 |
| 固定型自転車ハンドルバー | 準備中 | 800 | 3軸 | 265 x 225 |
| 固定型自転車ハンドルバー | 準備中 | 800 | クランプ爪 | 265 x 225 |
| ブレーキ型自転車ハンドルバー | 準備中 | 600 | – | 940 x 570 |
| ブレーキ型自転車ハンドルバー | 6415817 | 800 | – | 940 x 670 |
| ブレーキ型自転車ハンドルバー | 6415823 | 800 | 3軸 | 1340 x 670 |
| ブレーキ型自転車ハンドルバー | 6415826 | 800 | クランプ爪 | 1340 x 670 |
| 設置型 | ブレーキ付き移動型 |
 |
 |
標準仕様
オプションモジュールを組み合わせて、多機能のユニットを構成
3点ピックアップ
3点支持で3点で取付
様々なフレーム形状の自転車を取付
取付点の距離間を広く取ることで支持点での
負荷を軽減
塗装に傷をつけにくい
エッジと衝撃からの保護、安定したデザイン
自転車へのアクセスが楽
背面のØ80ガイドレールは自転車の重量とテ
ンションをサポート
丸型のコネクタは自転車の重量を支持用
部品番号 6401 176

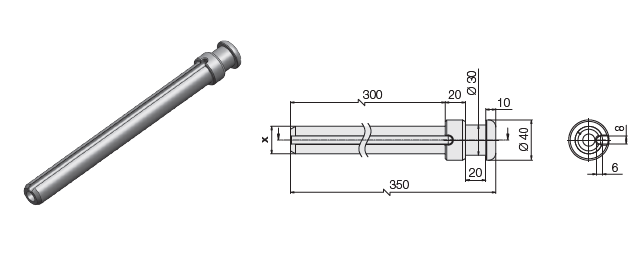

マンドレル
塗装面と接触せずに自転車をクランプ
マンドレルにはクランプ時に電気ケーブル
を配線する溝あり
ユーザー様所有のアダプタースリーブの取
付が可能
海外製、もしくはエアロ形状のプロファイ
ルも要望に応じて特別仕様を供給可能
マンドレル x = Ø 27,2 mm
部品番号 6314 178
マンドレル x = Ø 30,9 mm

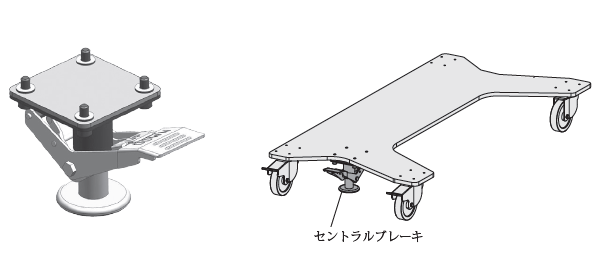

セントラルブレ―キ
ロック機構は頻繁な付け外しが必要な場合
ロックが簡単に行えるよう、トロリーの後付け可能
スペーサープレート、 4 x ネジ、 8 x ワッシャー付
部品番号 6401 184

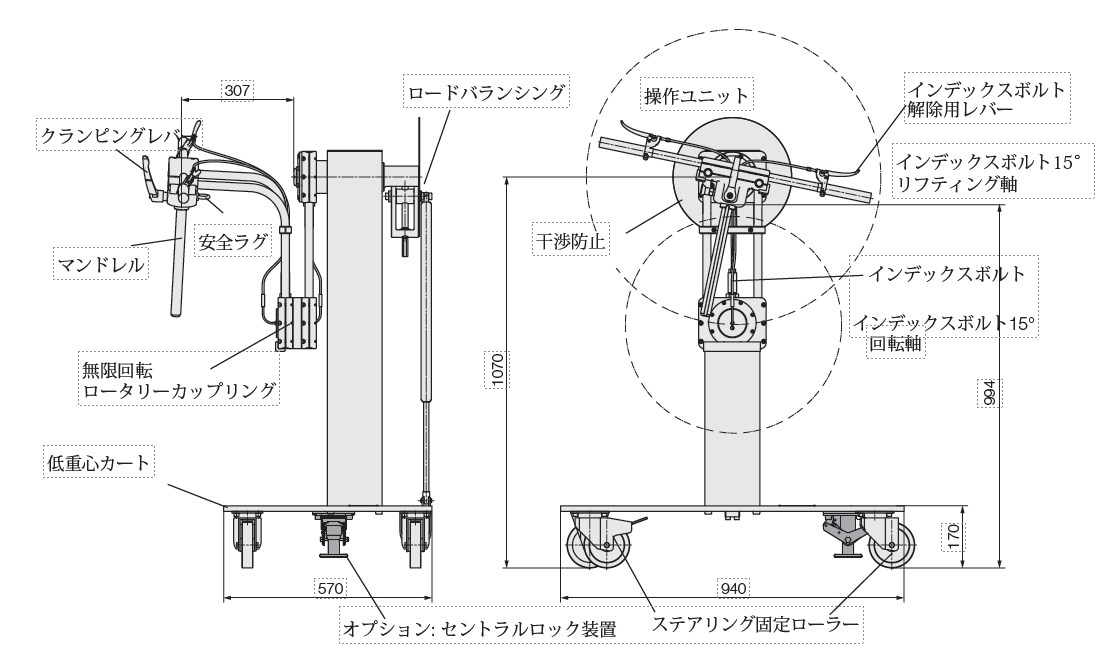

技術データ
| 項目 | |
| 最大重量 | 40 kg |
| 最大許容負荷 | 250 N |
| 調整荷重バランス | 5-40 kg |
| ストローク | 800 mm |
| 割出角度昇降軸(1) | 24 x 15° |
| 割出角度回転軸(2) | 24 x 15° |
| Ø マンドレル | 27.2 mm |
| マンドレル幅 | 300 mm |
| マンドレル溝 | R4-6 deep |
| スイング時、ハンドルバーフリースペース | 307(407) mm |
| カート幅 | 570(670) mm |
| カート長さ | 940(1340) mm |
ハンドリング機器「Bike proMobil」の使用例の動画です。

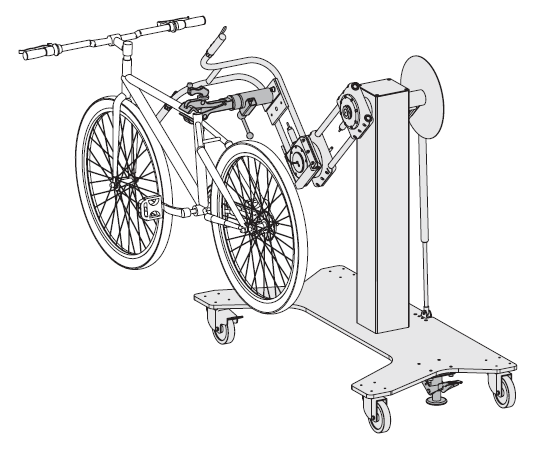

クランプ爪を使用した設置例
 |

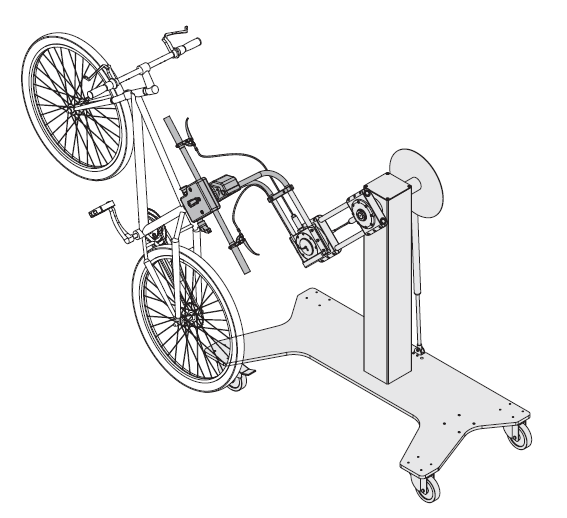

3軸を使用した設置例
 |

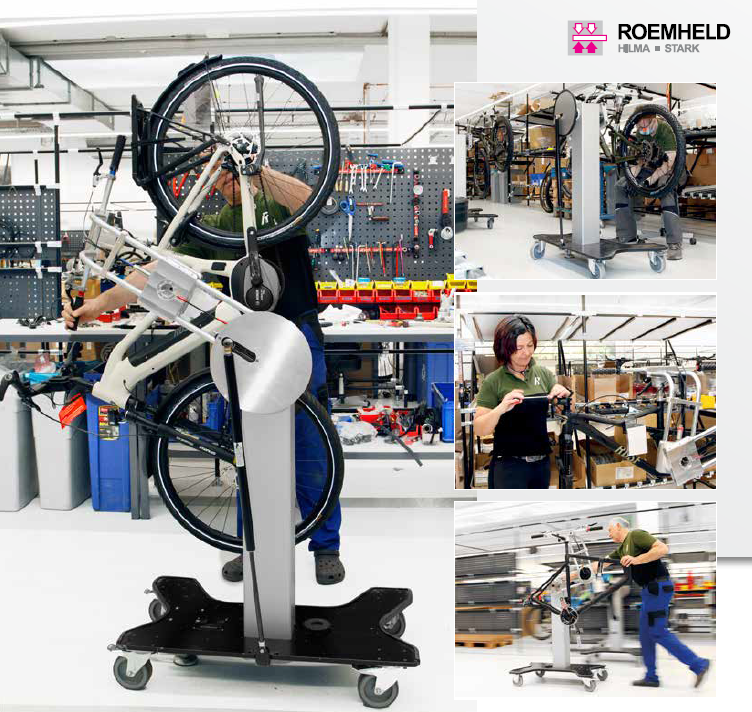

ヨーロッパエリアでは、自動車組立工場、ROSE社納入実績あり
