設置型自転車組立用装置【Bike proStand】
Bike proStandは、主に自転車組立用に開発した製品です
主に電動アシスト自転車などの工場ライン、もしくは
町の自転車ショップやリペアサービスカーにも適しております

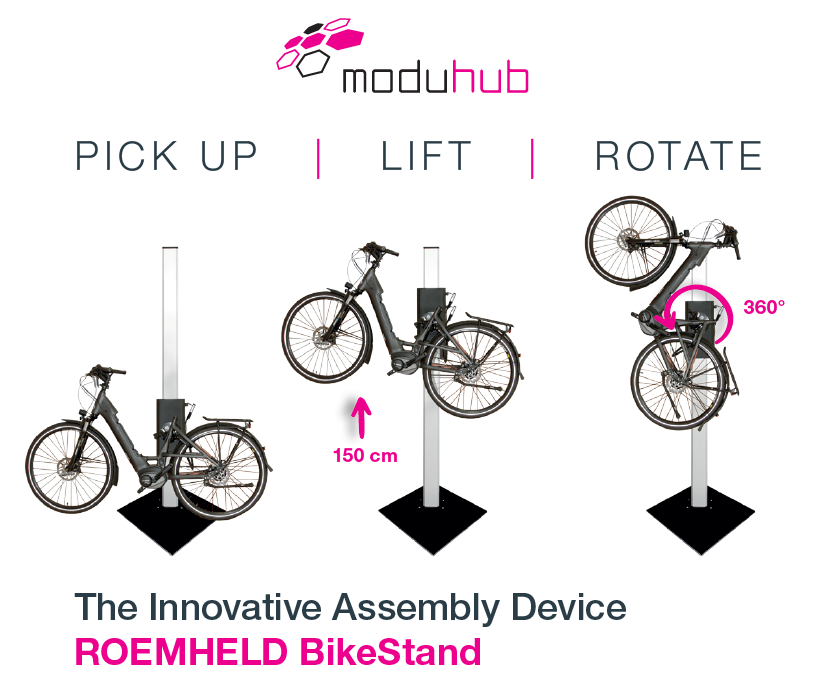

作業者が必要に応じてワークの高さ・向き・角度を任意に調節でき
電気駆動であり、交流２３０V単相仕様 秒速約50mmの上昇下降が可能
可動範囲は1350mmまで可能
負荷の軽減された、自由度が高い作業が可能となります
導入によるメリット
- 作業者の負担を軽減
- 作業効率の改善により生産性向上
- 安全性の向上
工業大国であり人間工学の先進国であるドイツ生まれの優れた製品
自転車特有のフレーム形状による作業のしにくさを改善したエンジニアリング製品
製造現場の安全性、生産性を向上させる事ができます
さらに自転車のクランプ方法によりオプションモジュールの形状が異なり
目的に応じたモジュールを選択可能です
特長
・最大40kgの自転車ワークを、安全に昇降・回転・傾け・移動
・作業者によって異なる、最適な作業高さ、位置に調整可能
・リモコン操作による秒速約50mmの上昇降下のリフト機能つき（電気駆動、230VAC仕様）
・オプションモジュールを簡単に組み合わせ
・身体への負荷を低減、事故やけがの危険も低減製品の品質向上に寄与

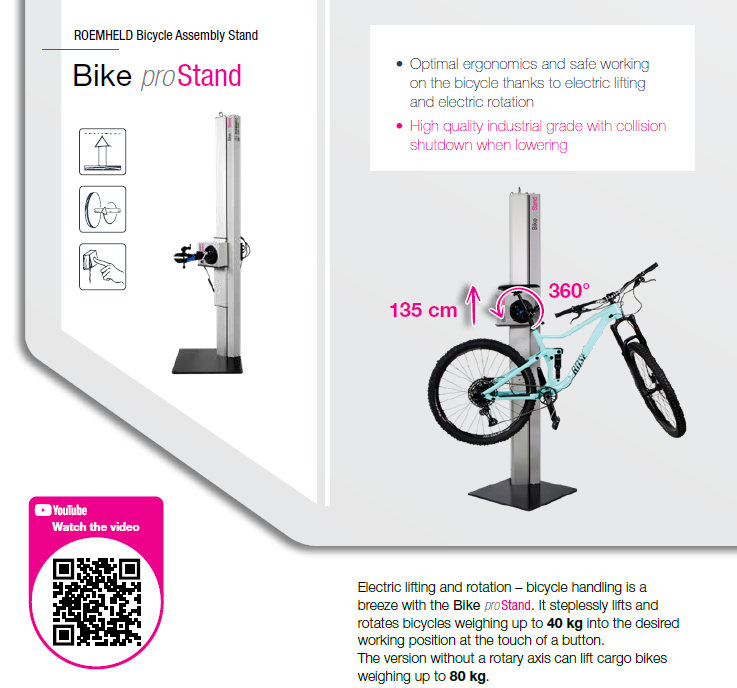

「Bike proStand」シリーズ
自転車ワークを素早く、確実に、軽々と
| 製品 | 製品番号 | 仕様 | |
| バイクスタンド | 6401134 | 標準仕様 | |
| バイクスタンド（リフトのみ） | 6401164 | 標準仕様 | |
| コントロールユニット | 6401154 | 標準仕様 | |
| 3ポイントピックアップ | 6401139 | オプション | |
| クイックチェック | 6401153 | オプション | |
| クランピングクロー | 6401154 | オプション | |
| クランピングクロー用マウンティングブラケット | 6401155 | オプション | |
| マウンティングブラケット用クランピングクロー | 6401156 | オプション |

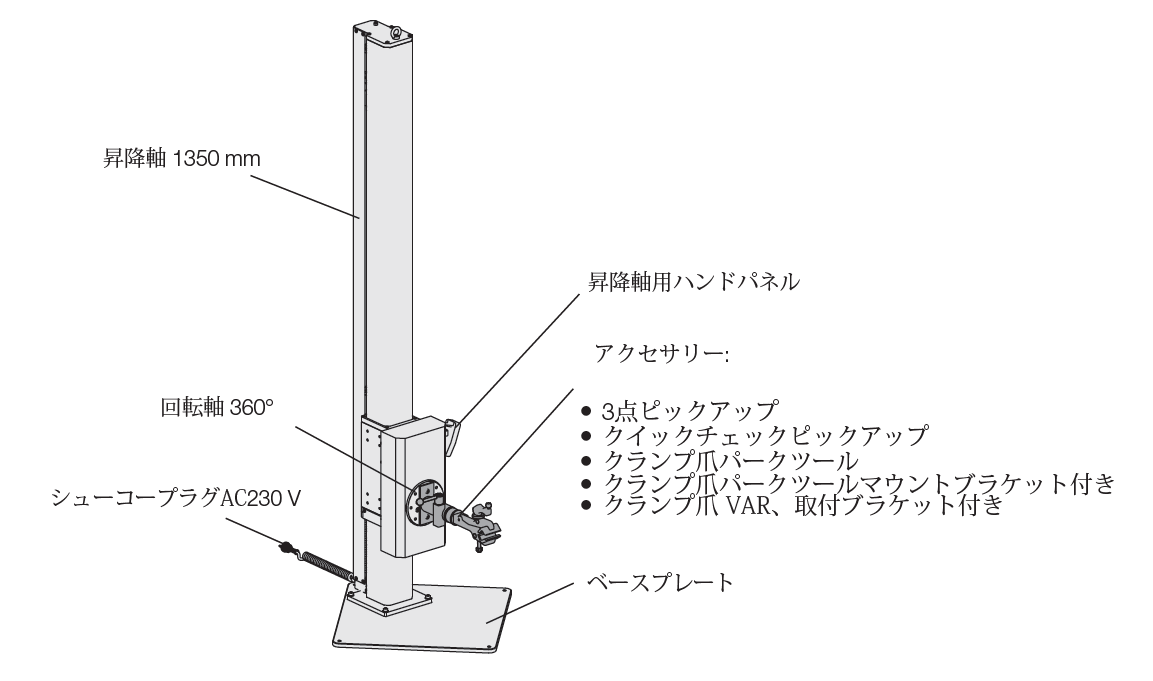

標準仕様
オプション治具

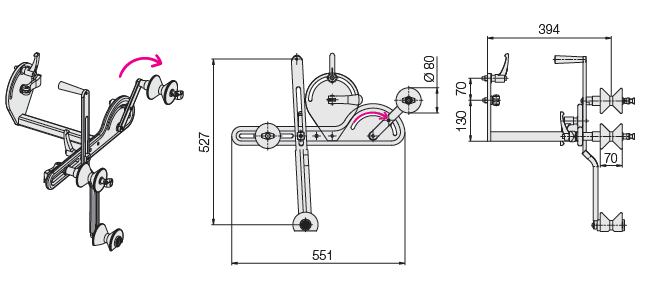

3点ピックアップ
様々なフレーム形状の自転車を取付
取付点の距離間を広く取ることで支持点での
負荷を軽減
塗装に傷をつけにくい
エッジと衝撃からの保護、安定したデザイン
自転車へのアクセスが楽
背面のØ80ガイドレールは自転車の重量と
テンションをサポート
丸型のコネクタは自転車の重量を支持用
部品番号 6401 176

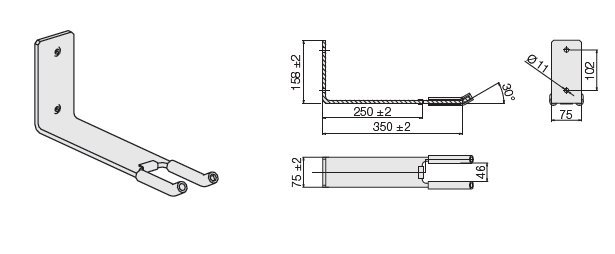

クイックチェック
18kgまでの自転車を支えることが可能
（40kg特別仕様も供給可能、要ご相談下さい）
部品番号 6401 153

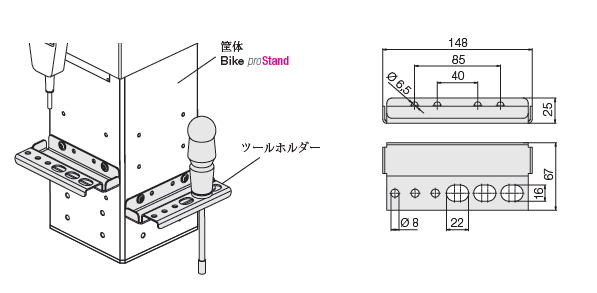

ツールホルダー
固定用ネジ付
部品番号 6314 466 K

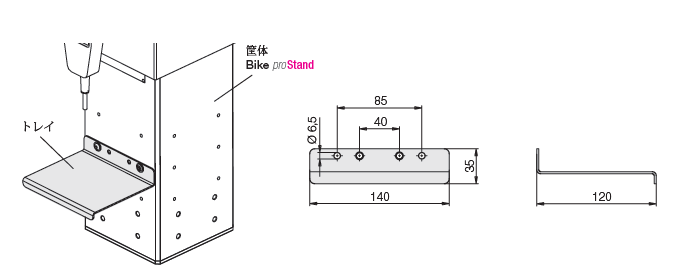

マグネットボウル用トレイ
固定用ネジ付
部品番号 6314 467 K

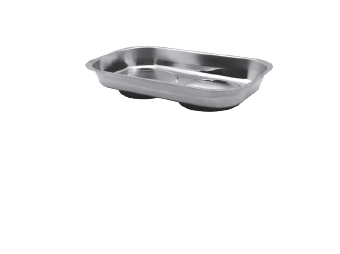

マグネットボウル
ネジ、ナット、ボルトの金属を保持
ステンレススティール製
底部に2つの高性能マグネット
ゴム製保護部品が付属
寸法: B 237 mm, H 28 mm, T 136 mm
部品番号 6352 908

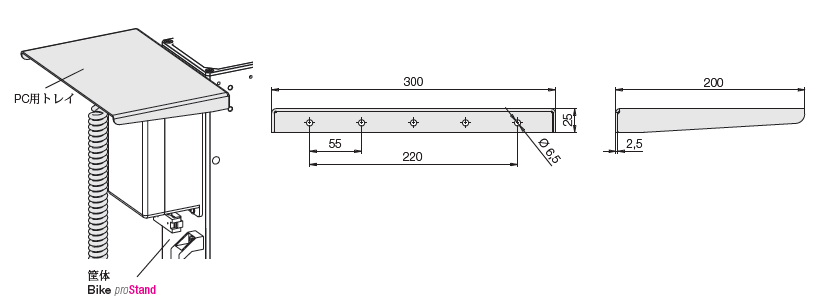

PC用トレイ
固定用ネジ付
部品番号 6314 468 K
技術データ
| 項目 | |
| 最大ワーク重量 | 40 kg |
| 最大許容負荷 | 250 N |
| 高さ | 2250 mm |
| 最下点、回転軸の中心 | 460 mm |
| リフティングドライブ | 電気的 台形ねじスピンドル |
| ストローク | 1350 mm |
| 昇降速度 | 40 mm/s |
| 回転駆動 | 電気的ウオームギア駆動 |
| 回転角度 | 360°-無限 |
| 割出角度 | どんな位置も保持 |
| 回転数 | 3 r.pm. |
| 最大印加トルク回転軸 | 90 Nm |
| 最大曲げモーメント | 275 Nm |
| 操作部 | 4つ押しボタンハンドパネル |
| 安全コンセプト | 自己ロックドライブエレメント |
| 電源電圧 | 230V単相 50Hz(16A) |
| 最大デューティ比 | 15% |

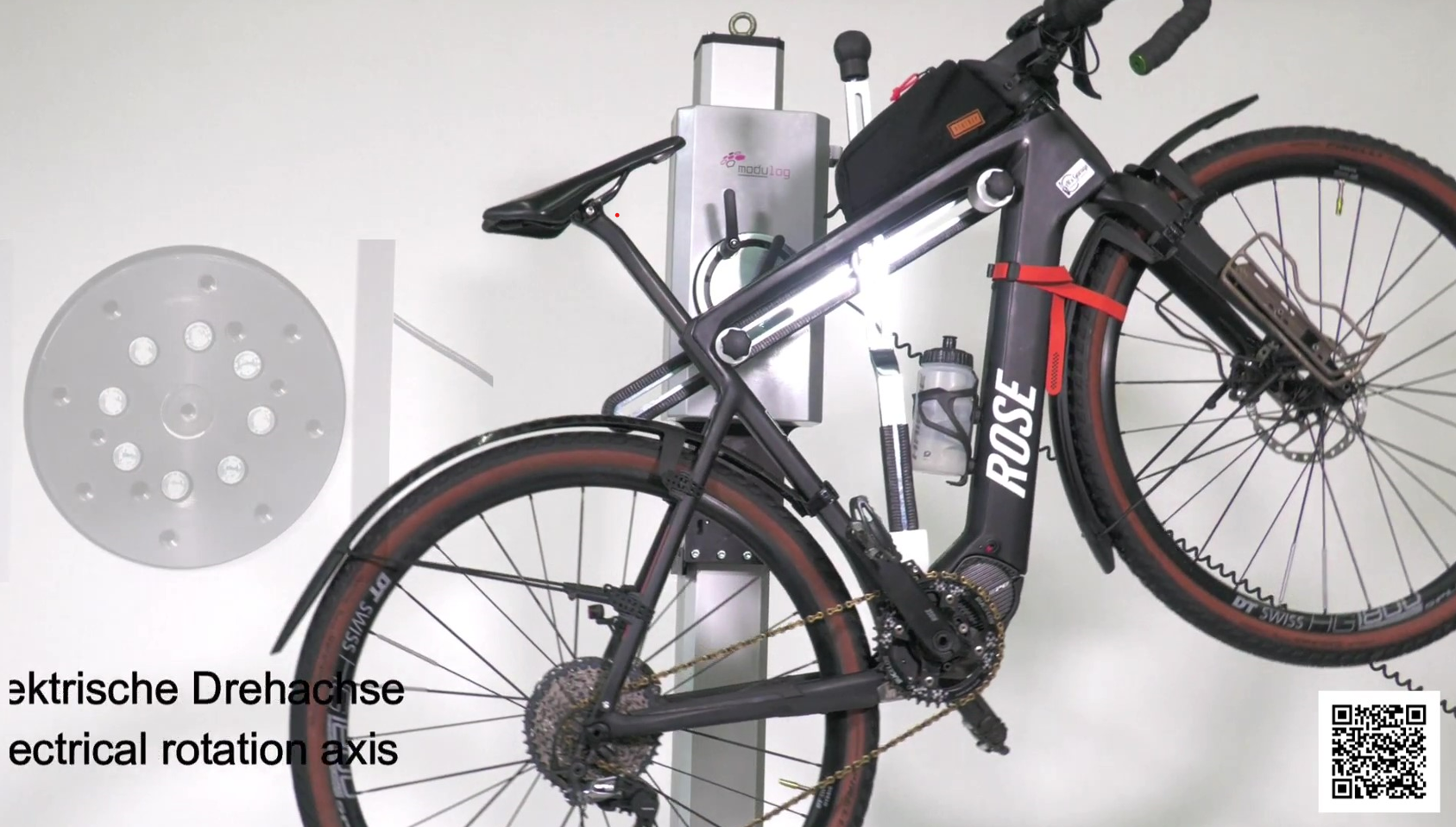

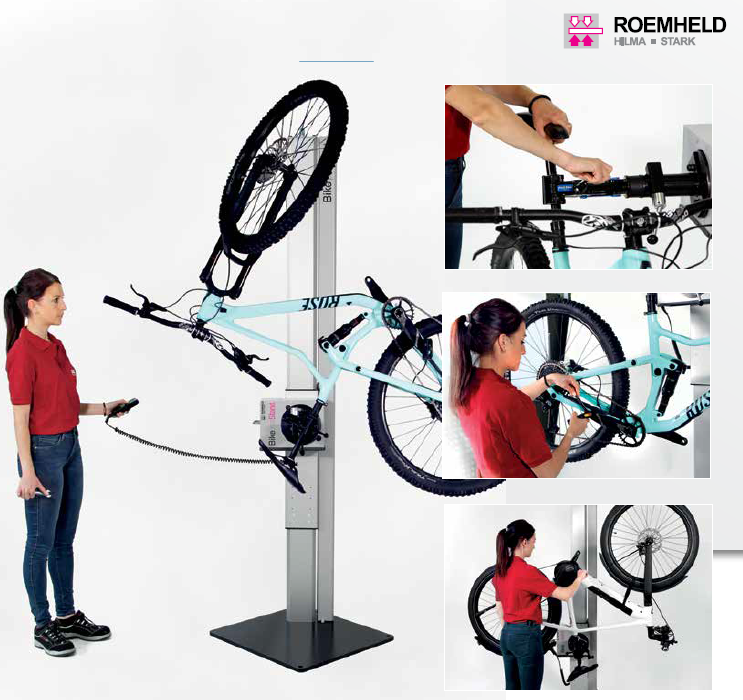

ハンドリング機器「Bike proStand」の使用例の動画です。
３点ピックアップを使用した設置例
クランプ爪を使用した設置例
