電動スイングクランプとは

電動スイングクランプとは、スイングクランプ本体に内蔵したモーターによってロッドを駆動させてワークをクランプする製品です。電動スイングクランプを使用することで、駆動源に油圧・空圧源を必要としない自動化システムを構築することができます。電動化が推進される時代に適した、次世代クランプ製品です。

導入によるメリット

  • 環境配慮(油圧・空圧源を使用しない)
  • 自動化システムとの高い親和性
  • 複数のクランプ機構を柔軟に制御



特長

ロームヘルド(Roemheld)が開発した電動スイングクランプは、電動モーター駆動によるクランプ機器であり、消費エネルギーを抑えた環境配慮型の次世代クランプ製品です。
チェック機能(クランプ、アンクランプ、エラーコード出力)を搭載し、締付力もコントロールすることが可能です。また、電源が供給されない場合でも、本体内部の皿バネで機械的にワークを保持する機構を採用しておりますので、安全にお使いいただけます。
クランプ(ロック)機構を必要とする自動化システムを構築する場合、最も相性の良い製品としてご利用になれます。

  • ・低電圧、低消費電力
    内部モーターは24V、15Aで駆動(制御電源:24V、100mA)

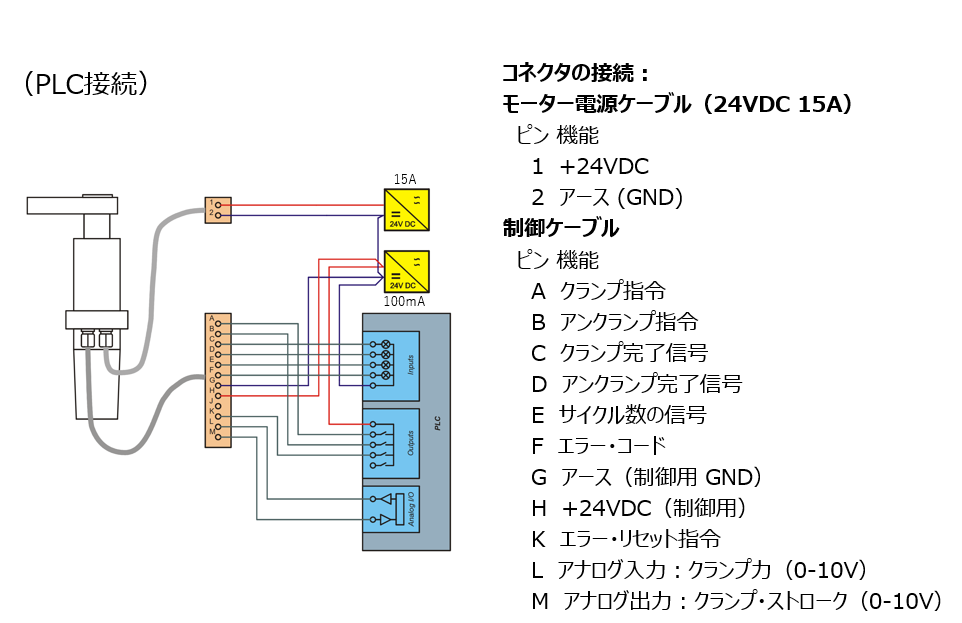

  • ・チェック機能
    クランプ、アンクランプ、エラーコード出力によってクランプ状態のモニタリング
  • ・締付力のコントロール
    締付力を外部制御によって調整が可能
  • ・機械的な保持
    万が一電源が遮断された場合でも、内部皿バネによってワークを保持する機構を採用

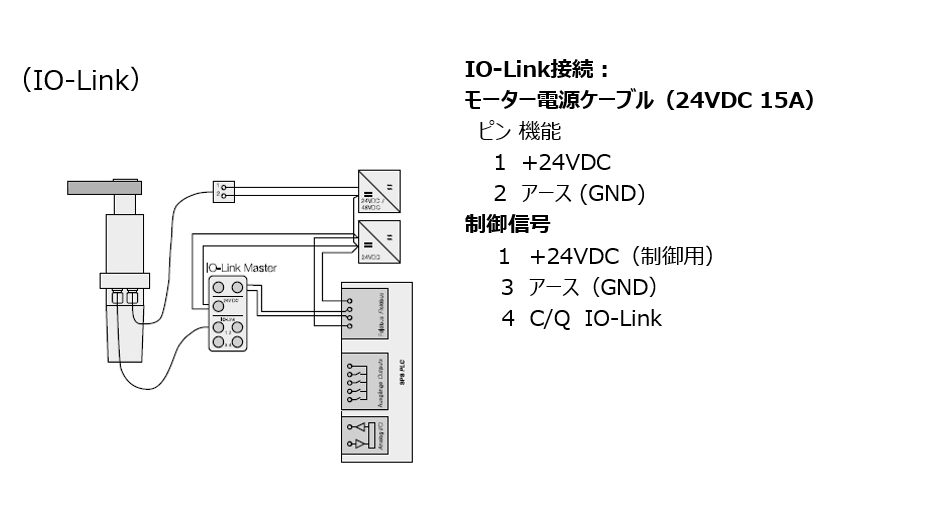

  • ・IOリンク接続対応(オプション)
    IOリンクにより接続が簡単、作業時間が短縮

製品

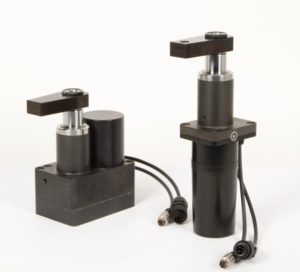

電動スイングクランプ

IoT時代のクランプエレメント

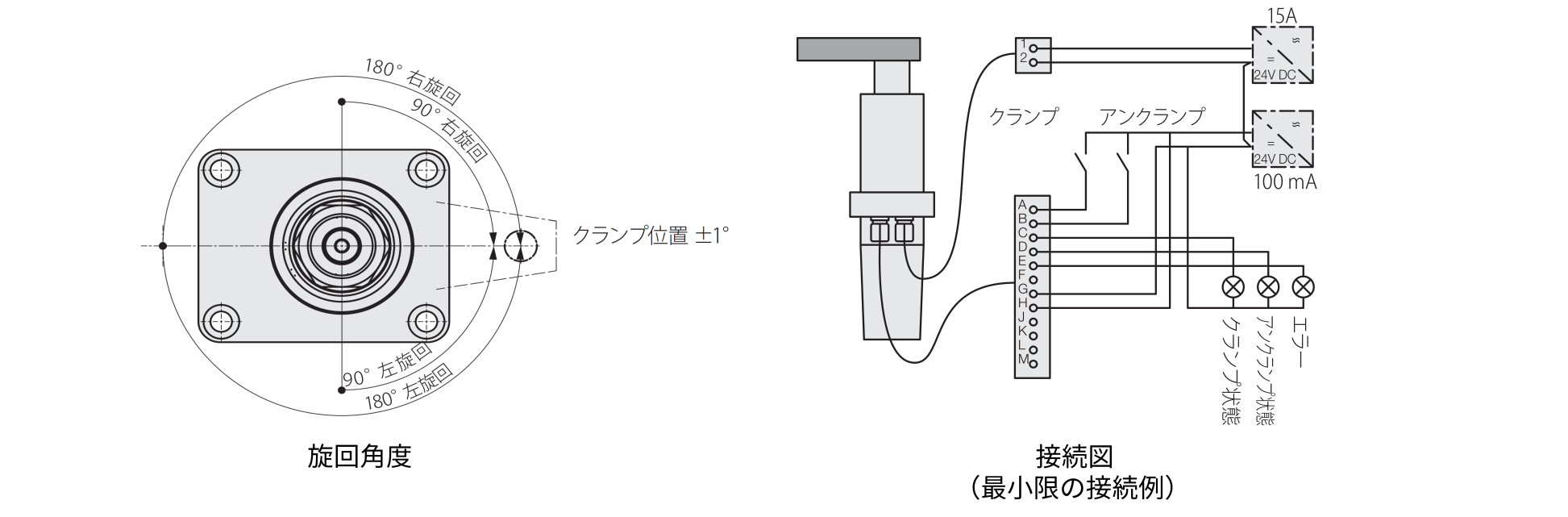

スイング角度は標準で90°、180°(右・左旋回)および、0°から選択できます。

スイング角度 軸方向引張力
(kN)
クランプストローク
(mm)
保護クラス モーター電源 制御電源
90/180/0° 3~9 20 IP67 24V
15A
24V
100mA



上記以外のスイング角度の指定も可能です(最小45°)

採用例

電気自動車の製造工程(EVモーター組立てライン)等に採用されております。
採用例は順次追加してまいります。
