マグネットクランプ M-TECS

マグネット・クランプとは2種類の永久磁石を利用したボルトレス金型交換システムです。煩雑な金型交換を誰でも素早く簡単にできるようにするほか、内蔵されたセンサーにより安全管理を行うことができます。

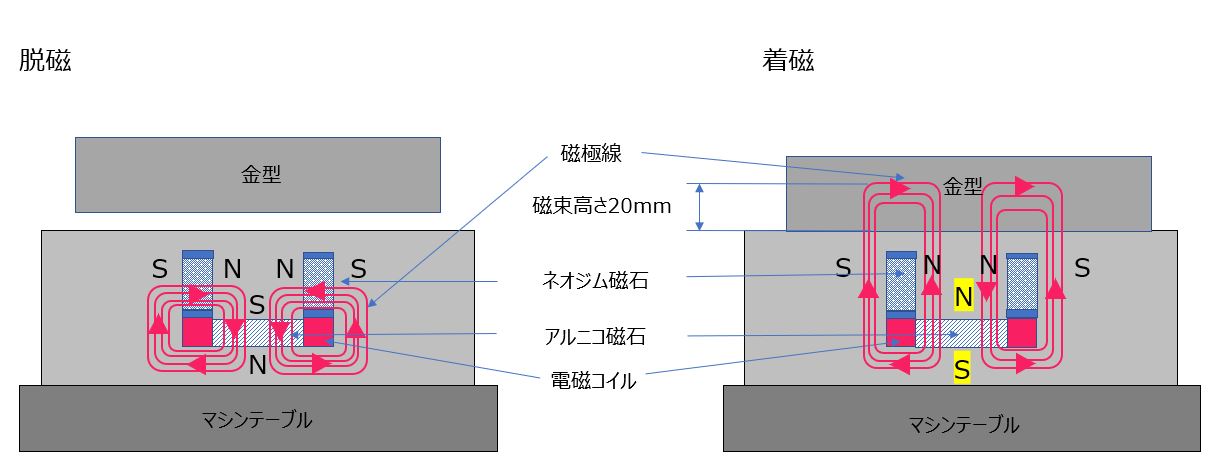

マグネット・クランプは電磁コイルに通電すると、アルニコ磁石は磁力が反転し、磁力域がプレート外部まで到達、その磁力によって金型を吸着クランプします。磁力域は電磁コイルに通電する方法以外では切り替わりません。その為、万が一停電が発生しても金型落下の心配はありません。また、マグネット・クランプはマシンと接続するため、マシンが停止すると同時に停止します。

製造業に対してカーボンニュートラル、IoT、インダストリー4.0などの要求が高まる中、マグネットクランプは省エネ効果、電動化、機器同士の接続、モニタリング、自動化を可能にする未来型のクランプ機器です。

導入によるメリット

• 金型交換時間低減
• 高い安全性実現
• 金型設計自由度向上
• 省エネ効果
• 機器の電動化

業界唯一の高温対応（～240℃）を実現した高い技術力、独創性あふれる開発力、高温成形ソリューションで定評のあるマグネット・クランプです。製造をイタリア、リヴィ社（RIVI）品質管理、販売をドイツ、ロームヘルド社（ROEMHELD）が担当しています。

その唯一無二の技術力は医療用ゴム栓、オイルシール製造などで広く採用されています。素早い金型交換だけでなく、油、金属片を排出しないためクリーンルームでの使用でも高い効果を発揮します。また、磁気の力により金型を均等にクランプ可能である為、成形品質の向上に役立ちます。

特長

・唯一無二の高温ソリューション（～240℃）
200℃を超える高温成形に導入可能
ゴム成形を中心に、PEEK、CFRPなど次世代樹脂でも実績あり

・ヒーター（熱盤）一体型
ヒーター、マグネットプレート一体型の対応可能
きめ細かな温度管理に貢献（+/-2℃制御まで可能）

・真空成形対応
ゴム成形で広く使われる真空成形対応
複雑配線にノウハウあり

・独自技術、ロングポール（特許取得）
高温対応を可能にするだけでなく、磁気発生にも効果あり
プラテンに対して小さな金型もクランプ可能

・コンビネーション
ロング/スクウェアポールを組み合わせた自由設計可能
それぞれの良さを生かしたハイブリッド設計

M-TECSシリーズ

※1　オプション240℃
※2　高温、中小金型にロングポール、大金型にスクウェアポール

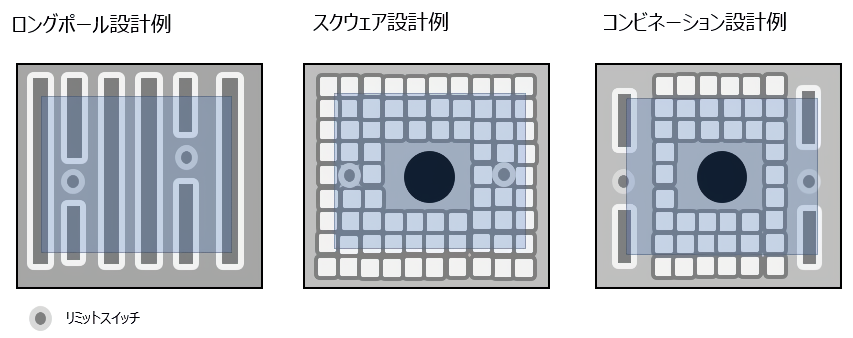

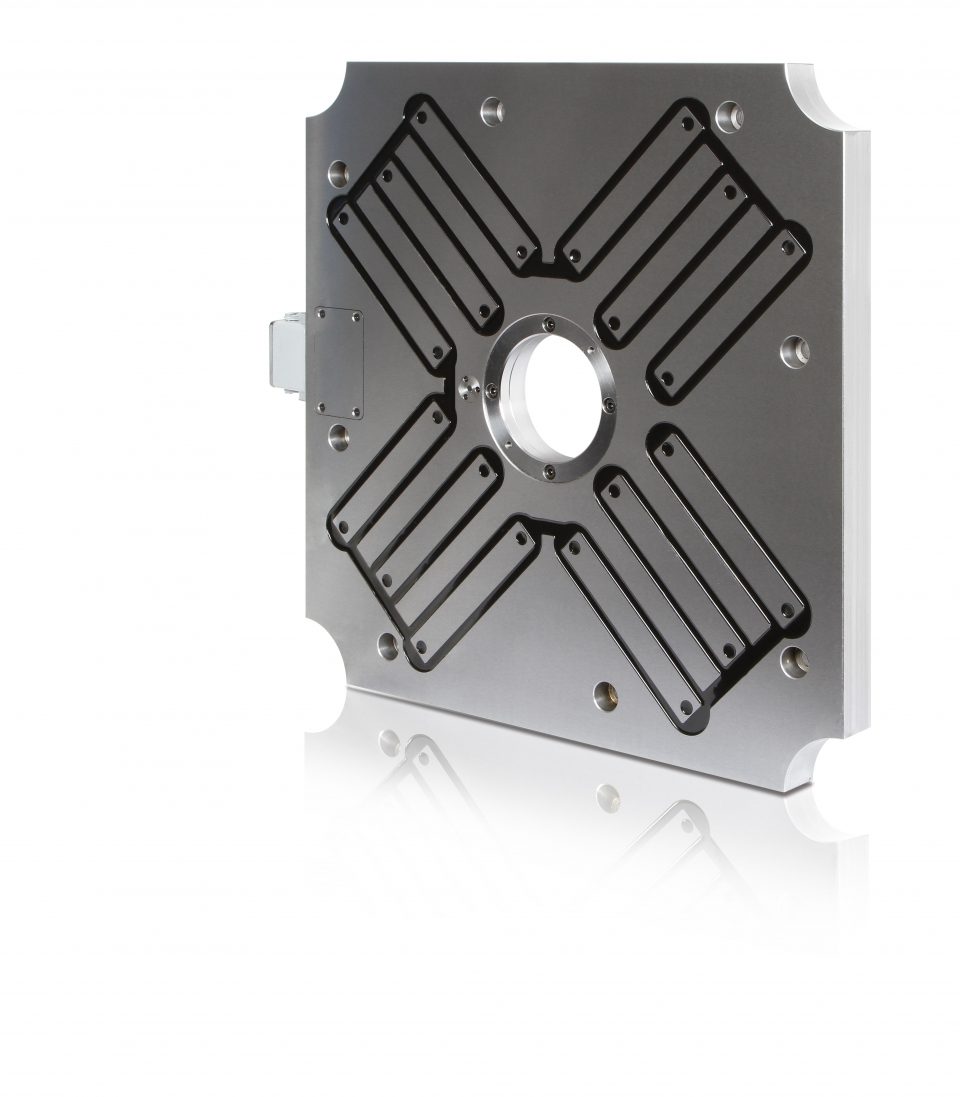

ロングポール/スクウェアポール

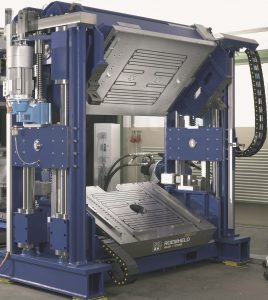

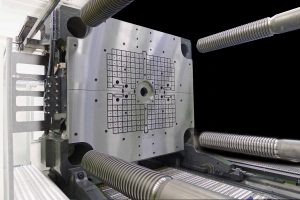

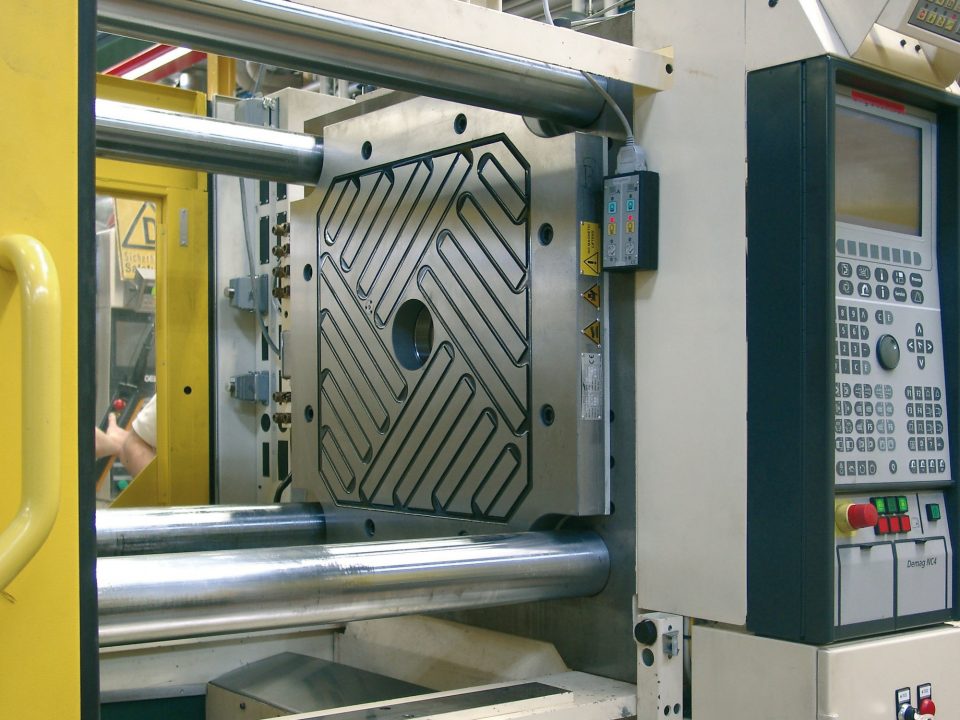

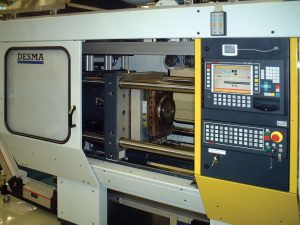

金型運搬用	ゴム成形用	大型樹脂成形用

Industry4.0時代の欧州規格
EUROMAP（ユーロマップ）インターフェイス

Industry4.0本場、欧州の標準規格、EUROMAP（ユーロマップ）対応モデルです。設備との接続はもちろん、ロボット協業、自動金型交換システムなどで機器と機器を繋げます

■インターフェイス

・EUROMAP 70.0（完全インテグレーション）
　リモコンで金型着脱
・EUROMAP 70.1（完全インテグレーション）
　設備側からの信号で金型着脱
・レトロフィットインターフェイス（部分インテグレーション）
　リモコン、タイマーで金型着脱

M-TECS 240を使った、ゴム真空成形デモ動画です。

※台湾、PanStone様ご提供

成形機タイプ、使用温度域、金型サイズ、ピンに合わせた製作が可能です

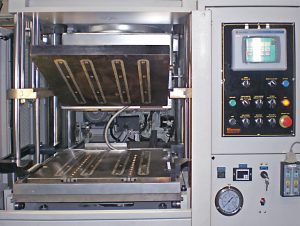

シリコン成形

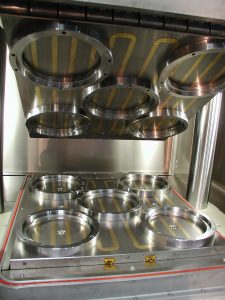

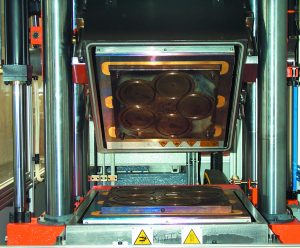

オイルシール真空成形（円形金型）	オイルシール真空成形（プレス金型）

■M-TECS 120樹脂成型用カタログ

ダウンロード[1.4MB]

■M-TECS 240ゴム成型用カタログ

ダウンロード[1.5MB]

製品、ＣＡＤデータに関するお問合せはロームヘルドハルダー（株）までお問い合わせください。
