5軸加工用バイス MC-P

カタログ

    • 5軸加工用バイス MC-P

5軸加工用バイスとは

5軸加工用バイスとは、ワークをクランプしたバイス本体が、多方向からのツールアクセスに対して極力干渉しない形状に最適化されたクランプ製品です。一度のクランプで多くの加工工程に対応できることから、ワーク脱着による精度低下や工作機械のダウンタイムの削減に大きく貢献できる5軸加工機に適した精密バイス製品です。センタリングクランプ、五軸マシンバイス、センタークランプバイス、5軸(面)加工機対応マシンバイスとも呼ばれます。

導入によるメリット

  • 高精度5面加工が可能
  • 最小ツールパスの実現
  • 材料のムダをミニマム化

特長

マシンバイスで高度な技術を持つロームヘルドグループ(Roemheld)のヒルマ(HILMA)が開発した「MC-Pシリーズ」は、高い剛性とクランプ力を実現し、例えば、安定したクランプ/ツール・主軸干渉を抑える/クランプ代を抑えるなどの、5軸加工におけるクランプ製品に求められる条件をクリアしており、ユーザーに既に高い評価を得ております。

  • 重切削から軽切削まで
    重切削に威力を発揮するグリップ爪や、仕上げのためのフラット面を、口金インサートで選択可能
  • 安定したクランプ
    難削材に対しても安定したクランプで対応可能
    ※ 動画を参照(ワーク:金型スライドコア、材質:STAVAX/HRC52)
  • 5面加工が容易

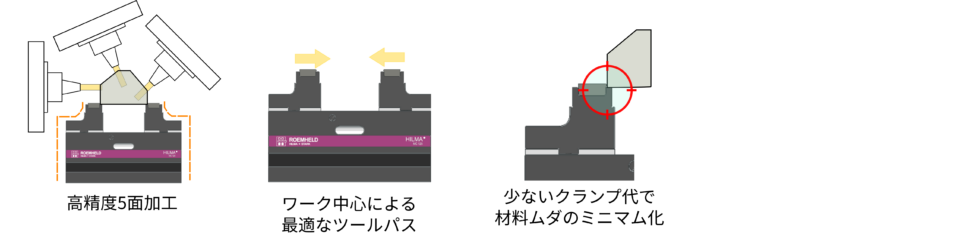

    ワークのクランプ代を少なくし、主軸の接近性に対して最適化された構造
  • 密閉構造
    スピンドル部への切粉や切削油が侵入しにくい構造
  • 豊富なバリエーション
    様々なワークサイズ対応した製品群および、自動化に対応する油圧駆動式

仕様

MC-PZシリーズ(センタリングタイプ)

精密加工、超硬材加工に最適

型式※ 口金幅
(mm)
締付力/締付トルク
(kN/Nm)
開口幅
(mm)
全長
(mm)
MC-P40Z 40 7.2/23 6~79 110
MC-P60Z 60 15/50 6~150 170
MC-P100Z 100 25/80 18~204 260
MC-P125ZK 125 35/200 18~215 283
MC-P125Z 125 35/200 18~400 465

※油圧駆動タイプおよび、片側固定タイプもございます。

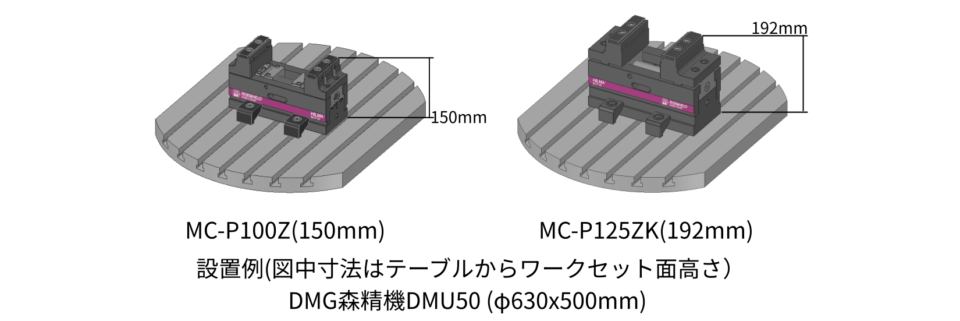

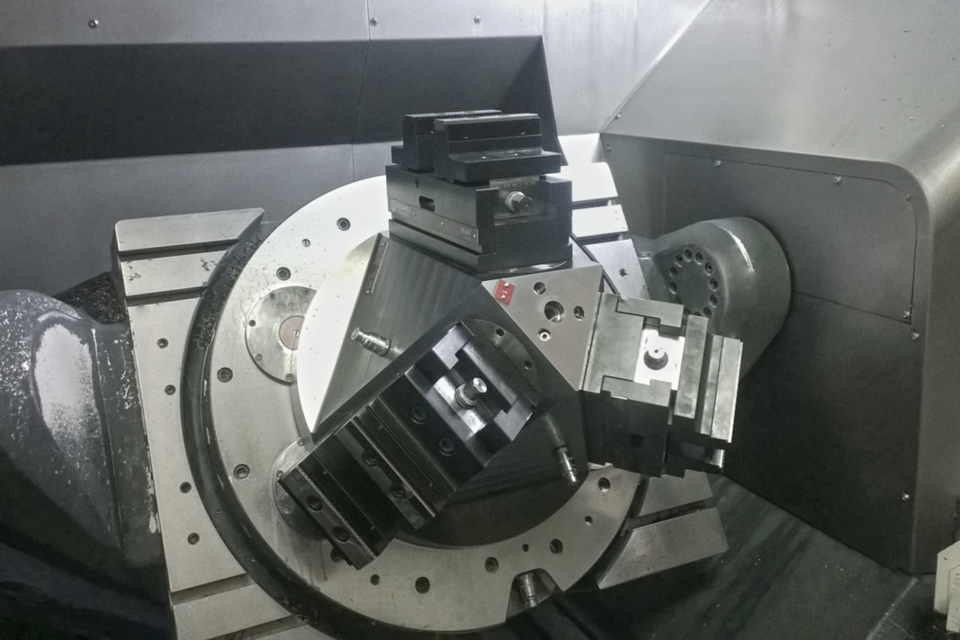

工作機械への設置例

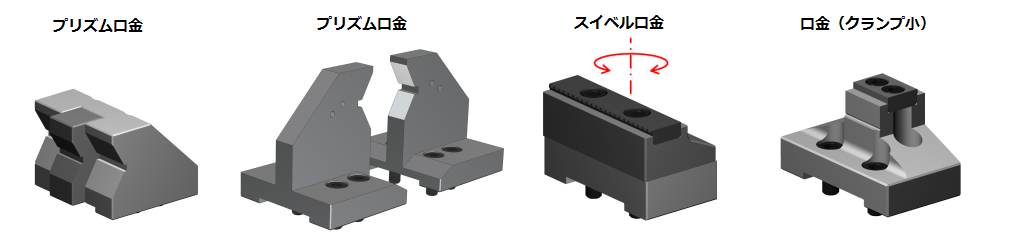

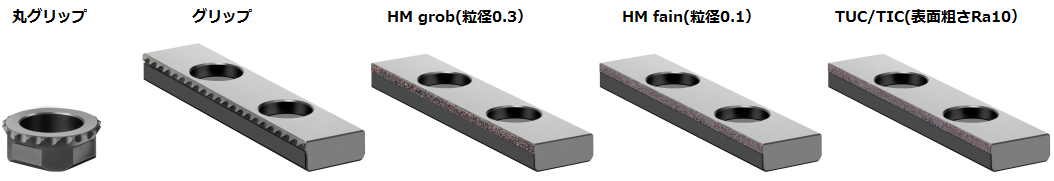

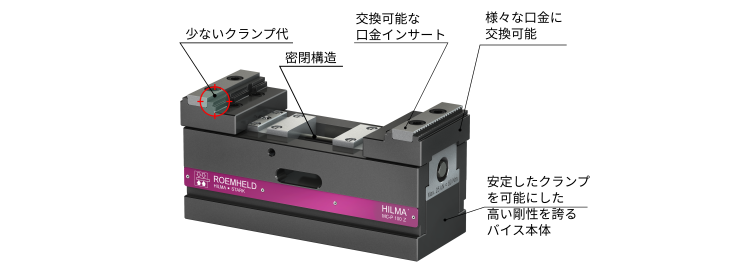

豊富な種類の口金とインサート

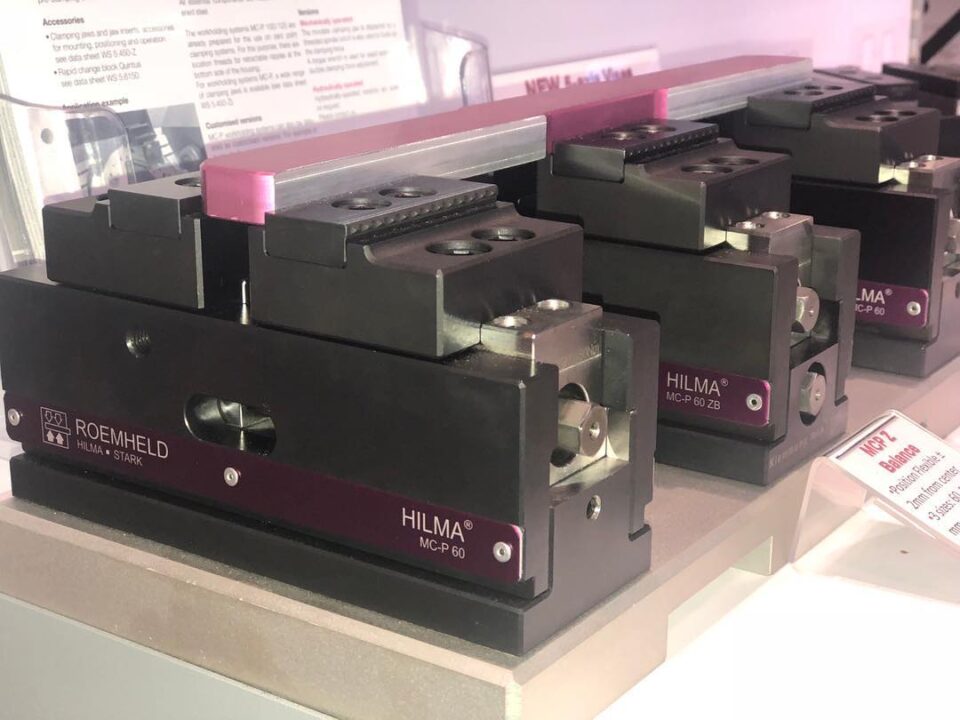

MC-PZB「バランス」

長尺ワークに最適―フローティング機能

MC-PZB「バランス」シリーズは、センタリング機能に加えて、新しく開発したフローティング機構により、±2mmの範囲内であれば、ワークの通りが出ていない場合でも、ワークに倣ってクランプができます。ワークを意図せず歪ませることがありません。
MC-PZシリーズと組み合わせて、複数台並列使用することで、長尺ワークのクランプに効果を発揮します。
大手航空部品加工メーカ様へも採用をいただきました。



  • ワークを歪めない
    ±2mmの範囲内であればワークに倣ってクランプ
  • MC-PZシリーズと同サイズ
    組み合わせ時の位置だしも簡単、高さ調整等は不要

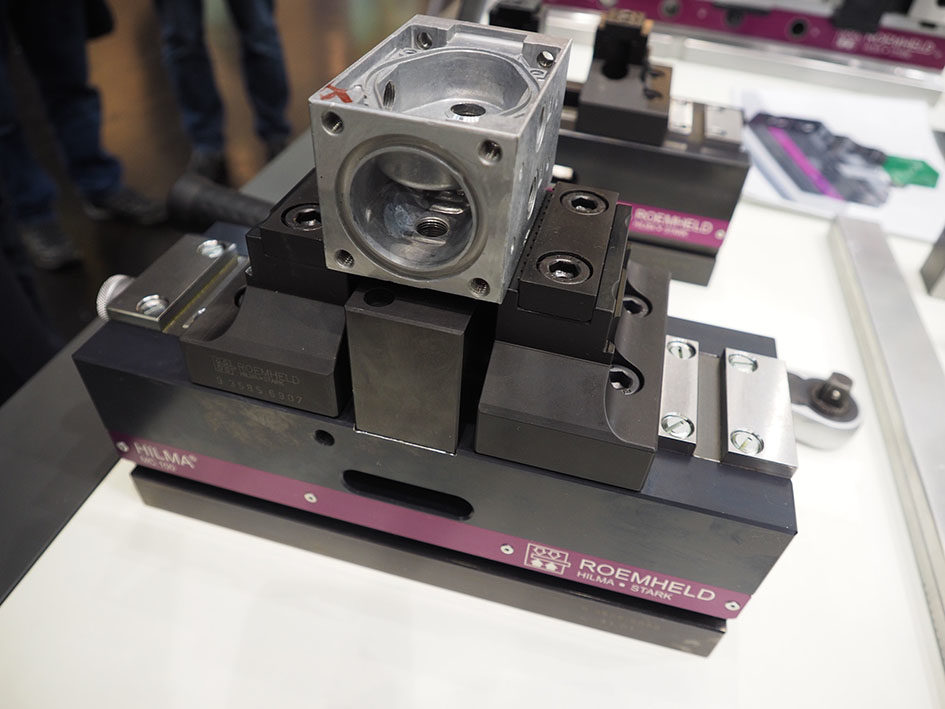

MC-PZB本体(ワーク固定用スピンドル(上側)、スライド部固定用スピンドル(下側))



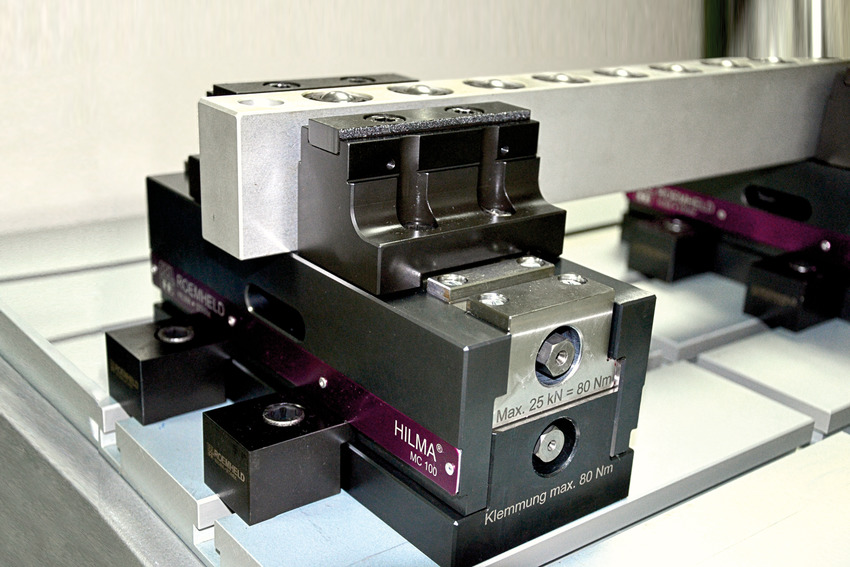

長尺ワークのセンター部のビビリ防止にMC-PZBを設置

MC-PZBを利用した1個取りにおける高い精度でのセンター出し

カスタム

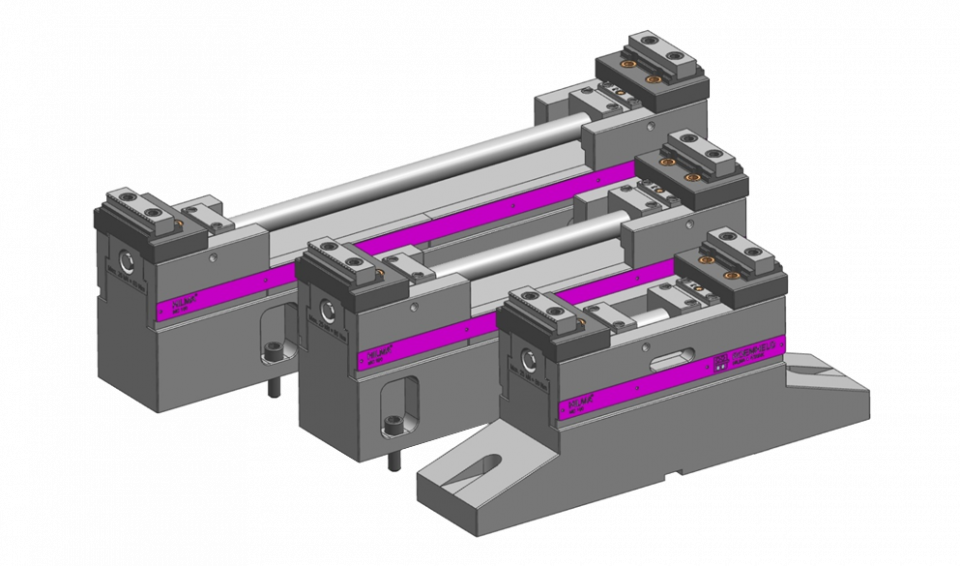

弊社は特殊品製作にも対応いたします。お客様のご要望に応じて本体の口金の開き幅、ストローク、高さの特殊品製作が可能です。
1個からの対応、プロジェクトにおける特殊仕様等ご要望に応じて対応いたします。お気軽にご相談ください。

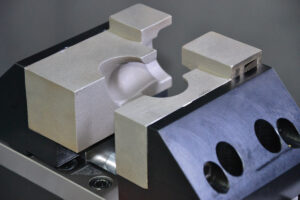

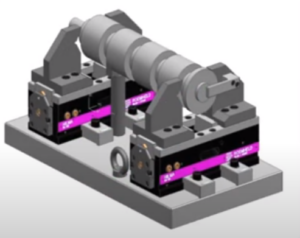

異形ワーク形状に合わせた、特殊、サイズ違いの口金の製作も可能です

関連製品

■ゼロポイント・クランプ製品との組合せ
ゼロポイント・クランプ製品をご使用になることで、より最適な機械加工環境を構築することができます。
製品概要については、「ハイエンドモデルclassic」をご参照ください。

バイスを複数個設置、サイズ違いのバイスの設置など簡単に行えます。

ユーザー仕様の3面イケール(イケール部、バイス本体はワンタッチ着脱が可能)

■精密マシンバイス
従来の機械加工において剛性が必要なユーザーへは最適なマシンバイスです。
特殊品製作にも対応致します。
製品に関するお問合せはロームヘルドハルダー(株)までお問い合わせください。

動画

■テーブルサイズφ850 × 750mm(加工機:DMU85monoBLOCK、DMG森精機)
・MC-P125ZKを使用したテストカットの動画です。
※ ワーク:金型スライドコア、材質:STAVAX/HRC52
※ MOLDINO様(旧三菱日立ツール様)ご提供動画






■テーブルサイズφ630 × 500mm(加工機:DMU50、DMG森精機)
・MC-P60Zを使用したテストカットの動画です。
※ MC-P60Zは、DMG森精機様のプライベートレッスンで使用されています。
※ アルミワークはDMG森精機様のプライベートレッスンに準拠
※ NTツール様ご提供動画




・MC-P125ZKを使用したテストカット(粗加工)の動画です。
※ 東京R&D コンポジット工業株式会社様撮影動画






■テーブルサイズ2,250 × 2,000mm(加工機:DMU200 Gantry、DMG森精機)
ヒルマバイスを3台使用して長尺ワーク(航空用部品)を加工している動画をご覧いただけます。



・ヒルマバイス構成
両端2台はMC-P100Z(標準タイプ)、中央はMC-P100ZB(±2mmワークに倣うフローティング機能付き)

データシート

製品に関するお問合せはロームヘルドハルダー(株)までお問い合わせください。
