バイス HILMA.NC 100mm

HILMA.NC マシンバイス
機械式／油圧内蔵式駆動
片側固定クランプ方式
口金幅：100、125、160 mm

HILMA.NCシリーズのモジュラーシステムは、主に縦型マシニングセンタでの使用に最適
加工方法や自動化のレベルに応じて、ハンドルによる手動クランプ（HILMA.NC）または、内蔵式の油圧クランプ（HILMA.NCH）のいずれかを選択可能

HILMA.NC マシンバイスの特長

• 適応性：3種類の口金幅とベース長に対応
• モジュール構造：幅広い口金およびアクセサリーを用意
• 固定性：最適な取付け・固定が可能
• 安全性：精密かつ安定したクランプ力
• メンテナンス性：清掃が容易な設計

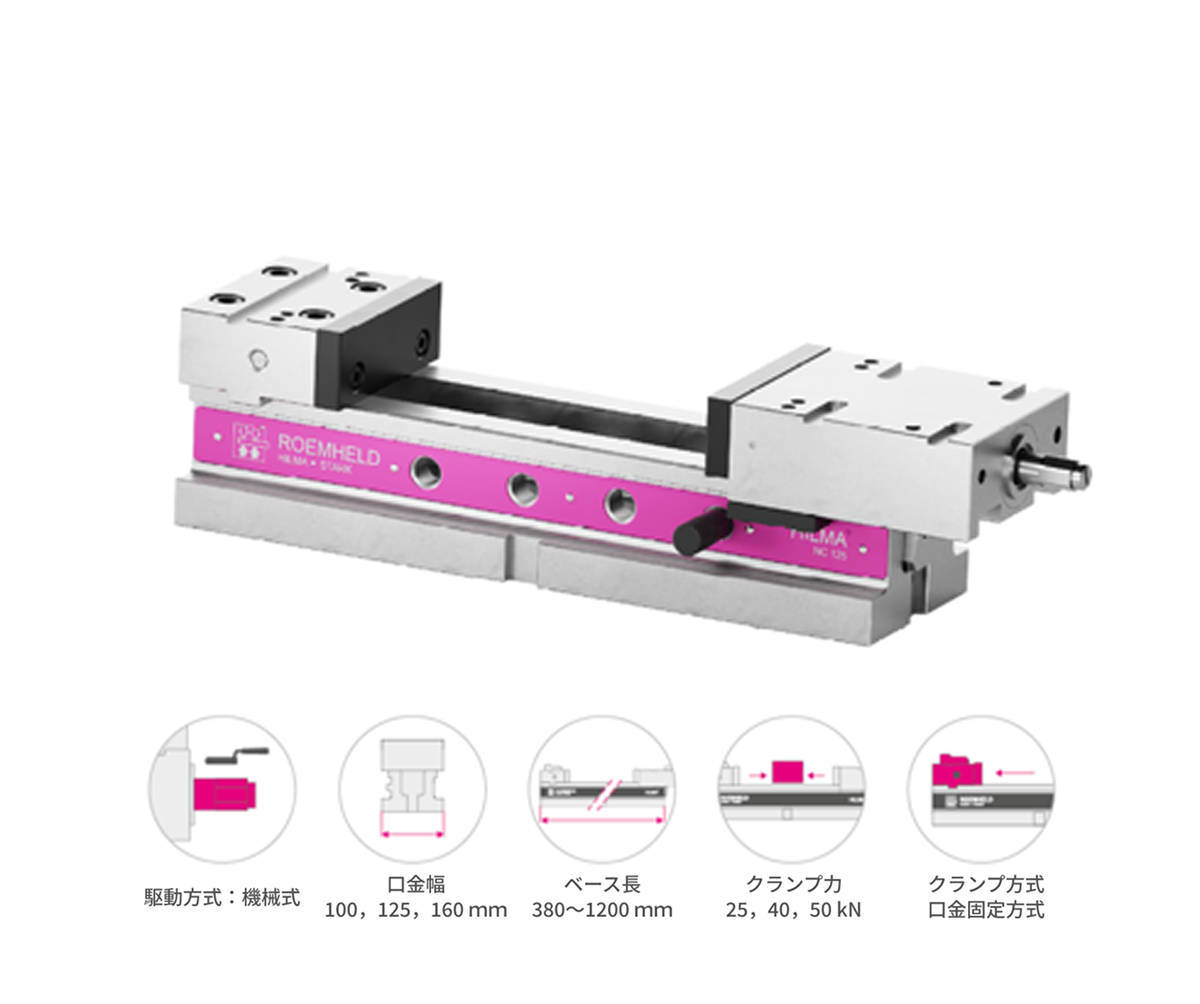

・駆動方式：機械式
・口金幅：100、125、160 mm
・ベース長：380～1200 mm
・クランプ力：25、40、50 kN
・クランプ方式：口金固定方式

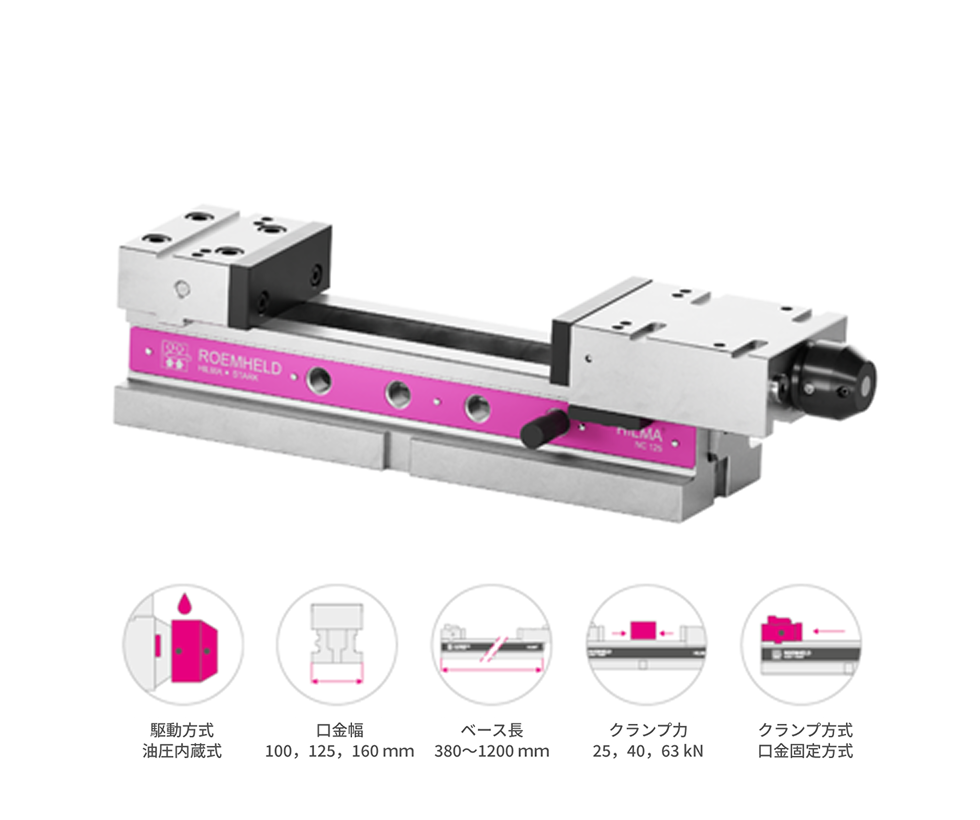

・駆動方式：油圧内蔵式
・口金幅：100、125、160 mm
・ベース長：380～1200 mm
・クランプ力：25、40、63 kN
・クランプ方式：口金固定方式

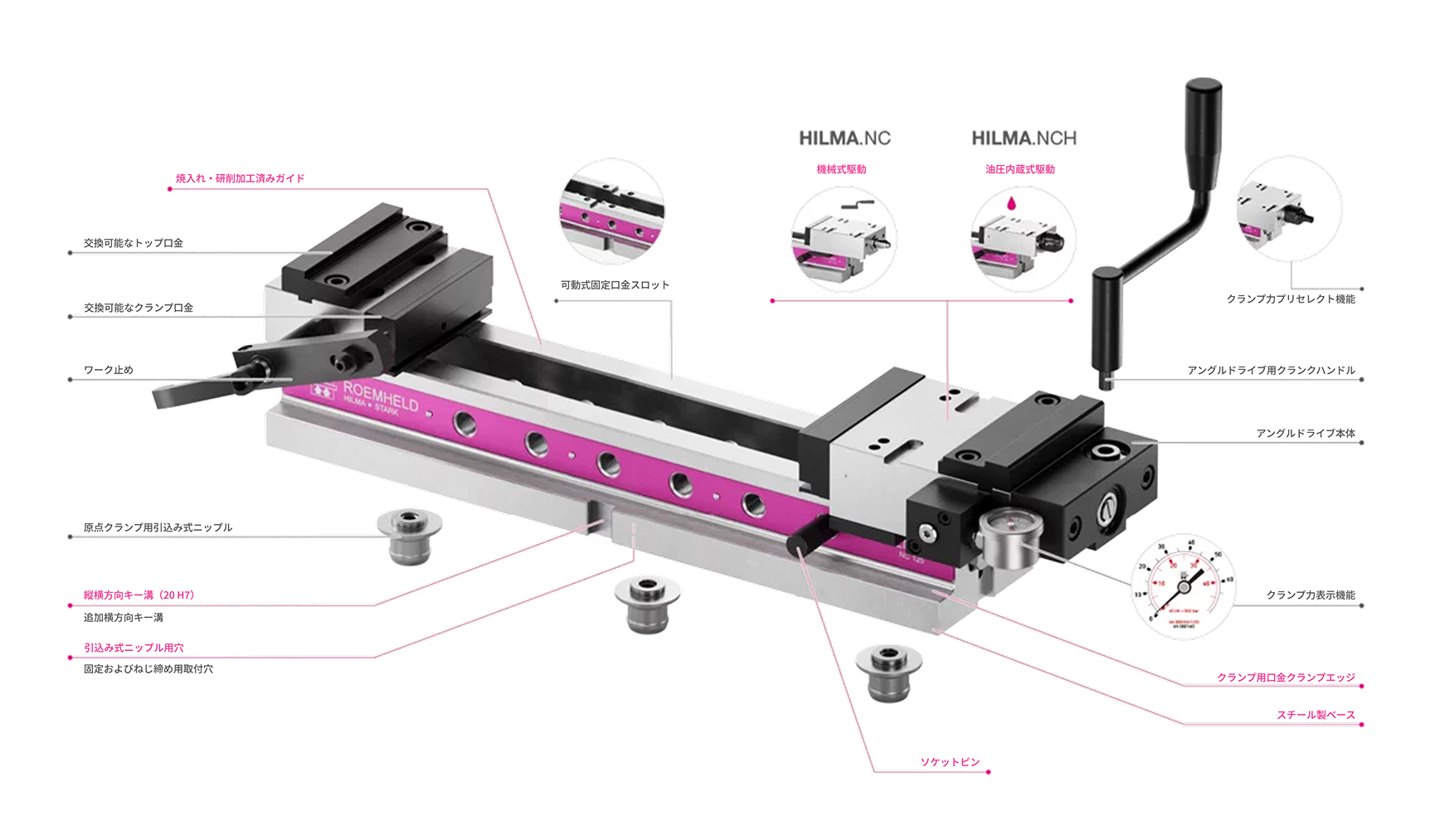

ベース構造 ― モジュール式 HILMA.NC マシンバイス

・焼入れ・研削加工済みガイド
・交換可能なトップ口金
・交換可能なクランプ口金
・ワーク止め
・原点クランプ用引込み式ニップル
・縦横方向キー溝（20 H7）
・追加横方向キー溝
・引込み式ニップル用穴
・固定およびねじ締め用取付穴
・可動式固定口金スロット
・HILMA.NC：機械式駆動
・HILMA.NCH：油圧内蔵式駆動
・クランプ力プリセレクト機能
・アングルドライブ用クランクハンドル
・アングルドライブ本体
・クランプ力表示機能
・クランプ用口金クランプエッジ
・スチール製ベース
・ソケットピン
