UCモジューラーバイス

カタログ

    • UCモジューラーバイス

UCバイスとは

当UCモジューラーバイスは、従来のHilmaバイスとは設計コンセプトの異なった、新たな革新的なバイスです。多用途かつ多目的、高精度クランプを実現、フレキシブルなモジュール構造となっております。マルチユースにワークをクランプしたいユーザー様に最適なバイスです。1台で様々な加工に対応、UC旋盤、フライス盤、3軸、4軸、5軸加工に対応しております。2軸スピンドル機構により、バイス固定時の反力を吸収し、正確なクランプを実現。独創設計のプルダウンクランピングジョーにより、ワーク固定時の浮き上がりを抑制。ワークは主軸に干渉しにくい構造となっており、電動ドライバーにて素早く固定が可能です。バイス自体はT溝ナット、もしくはゼロポイントクランプ用ニップルを取り付けてベースプレートに直接固定。弊社ゼロポイントクランプと組み合わせてご使用いただけると固定時の手間が削減され、再現性が高く、精度の良い固定が可能です。プルダウンクランプ爪や口金もオプションを用意しており、組み合わせも自在です。

導入によるメリット

  • 5軸加工に最適 ツールアクセス範囲の最大化
  • フレキシビリティ 最大600mmまでのワークに対応
  • ワークを確実に保持 引き下げ効果の口金構造
  • 口金の開きを防止 クランプの反力を吸収する構造

特長

特長

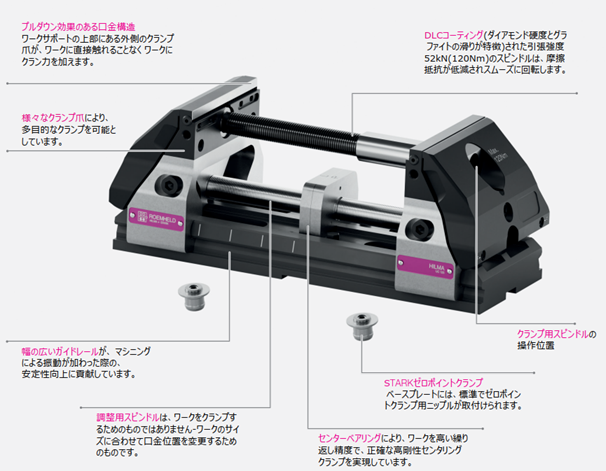

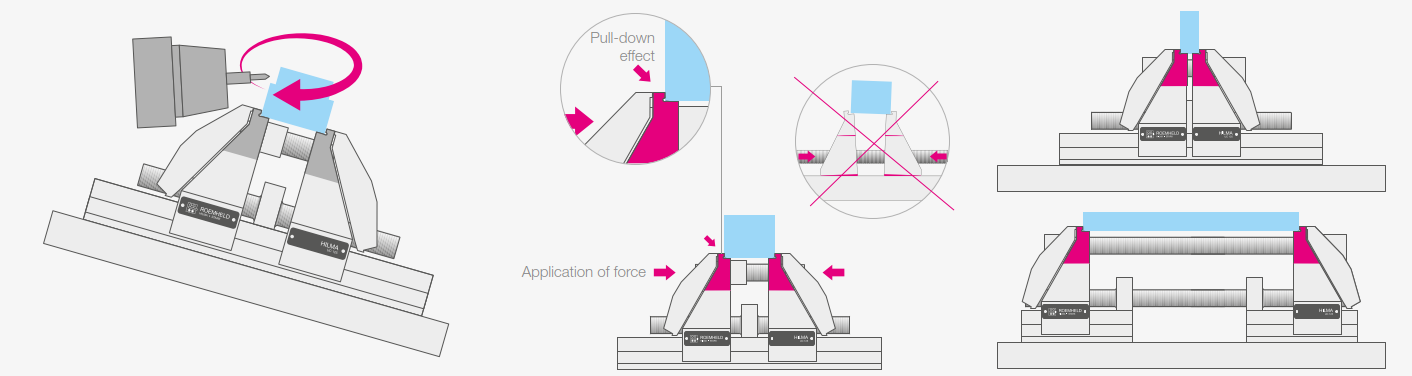

  • 安定したクランプを実現するプルダウンクランプ爪
    独自技術で安定したクランプで対応可能
  • 2軸スピンドル機構
    スピンドルが上下にあることでバイス固定時の反力を吸収
  • 豊富なクランプバリエーション
    2分割構造で長尺のスピンドルを選択することにより様々なクランプが可能

仕様

UCバイスシリーズ

精密加工、超硬材加工に最適

型式※ 口金幅
(mm)
締付力/締付トルク
(kN/Nm)
開口幅
(mm)
全長
(mm)
UC-125 125 52 0~200 350

※センタリングタイプのみのご提供です。

豊富な種類の口金とインサート

以下、データシートや写真を入手中、近日中にアップ予定です。

カスタム

弊社は特殊品製作にも対応いたします。お客様のご要望に応じて本体の口金の開き幅、ストローク、高さの特殊品製作が可能です。
1個からの対応、プロジェクトにおける特殊仕様等ご要望に応じて対応いたします。お気軽にご相談ください。

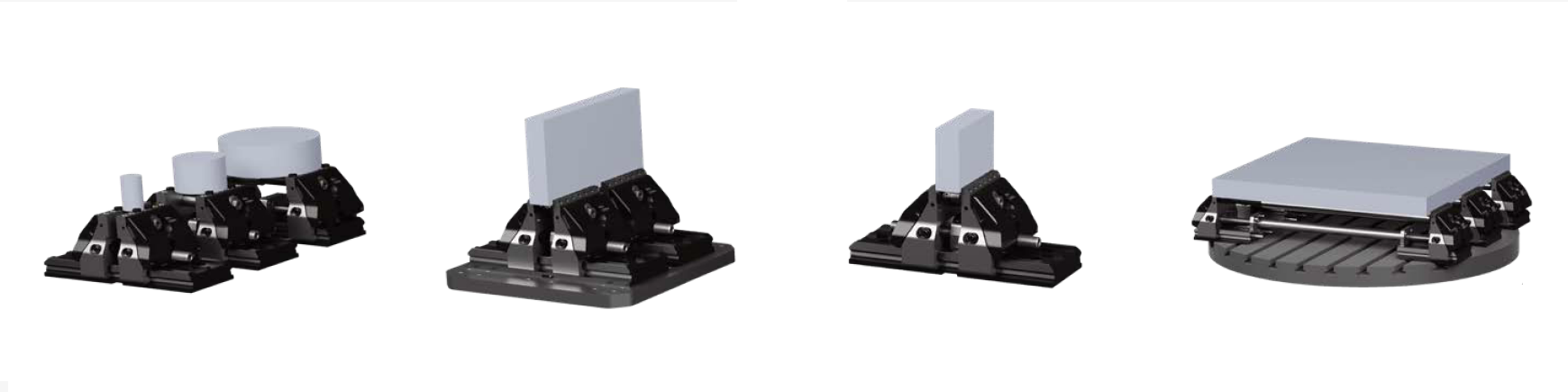

サイズの異なる円筒形ワーク   長尺ワーク    背の高いワーク      テーブルサイズのワーク

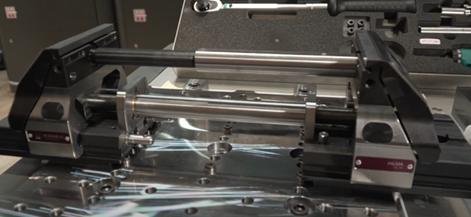

ベースプレート取付

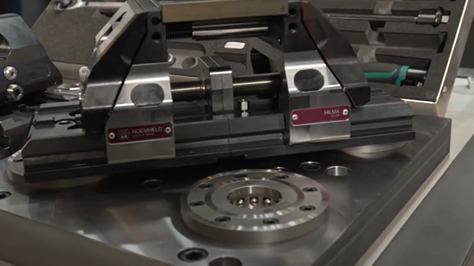

ゼロポイントクランプとの組み合わせ

関連製品

■ゼロポイント・クランプ製品との組合せ
ゼロポイント・クランプ製品をご使用になることで、より最適な機械加工環境を構築することができます。
製品概要については、「ハイエンドモデルclassic」をご参照ください。尚、バイス写真例は弊社MC-Pバイスとなります。

バイスを複数個設置、サイズ違いのバイスの設置など簡単に行えます。

ユーザー仕様の3面イケール(イケール部、バイス本体はワンタッチ着脱が可能)

■精密マシンバイス
従来の機械加工において剛性が必要なユーザーへは最適なマシンバイスです。
特殊品製作にも対応致します。
製品に関するお問合せはロームヘルドハルダー(株)までお問い合わせください。

動画

動画編集中、近日中にアップ予定です。

データシート

製品に関するお問合せはロームヘルドハルダー(株)までお問い合わせください。
