揺動パッド

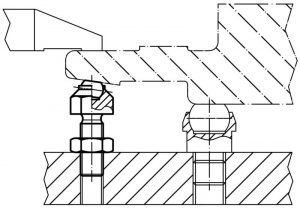

揺動パッドとは、ワークとの接触時に取付け面に倣って揺動することができる台座です。

ワークを加工する時の台座として、またワークを固定するアームの先端に取付けて使用される機械部品です。パッドがワークの取付面と平行になっていなくてもパッドがワークに倣って揺動するため面全体でワークを確実に固定することができます。また揺動パッドは台座製品の一部で、セルフアライニング、サポーター、グリッパー、ボールユニット、ボールエンド、アライニングとも呼ばれます。

導入によるメリット

• パッド面が揺動してワークを確実に固定
• 面接触によりワークの傷・変形を低減
• 加工精度・品質の向上
• 自動化にも対応(着座センサー付きタイプ)

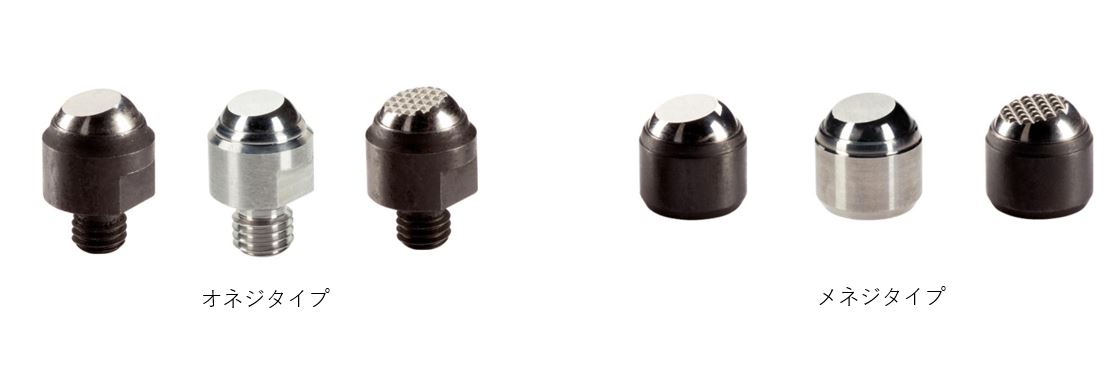

ハルダー社（HALDER）の揺動パッドは高い品質・耐久性で高い評価を頂いております。材質はスティール製とステンレス製、取付方法はオネジとメネジ、パッドは平滑面とセレーションなどがあり豊富な種類をご用意しております。

特長

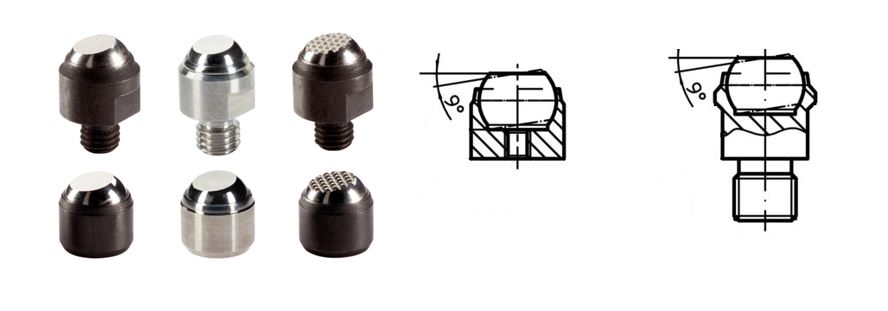

・最大9度までパッドが揺動
ワークに倣ってパッド面が揺動するため点接触ではなく面接触になります。これにより固定した時のワークの傷・変形を低減します。

・反転防止機構付き
パッド部分が反転して加工するワークを損傷させてしまうことがあります。ハルダー社の揺動パッドには反転防止機構がついているため安心して使用できます。

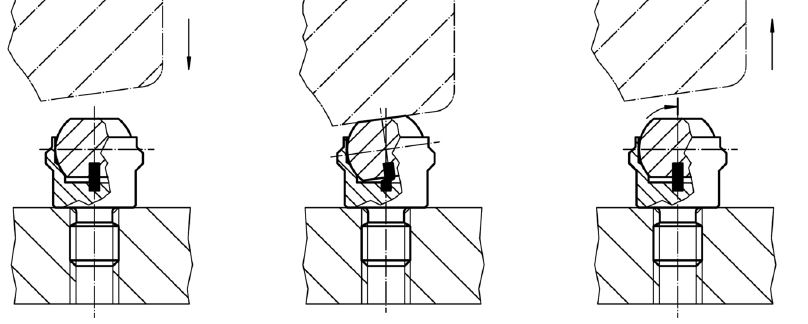

・初期位置復帰機構タイプ
パッド面はワークに倣って揺動しワークとの接触が無くなると平行な初期位置に復帰します。パッドが揺動したまま斜めの姿勢でワークをかじる事を防止します。

・自動化にも対応
空圧式によってワークの着座を検出し自動化にも対応可能です。

・豊富なバリエーション
パッド面・材質・サイズ・耐荷重など種類も幅広くご用意しております。

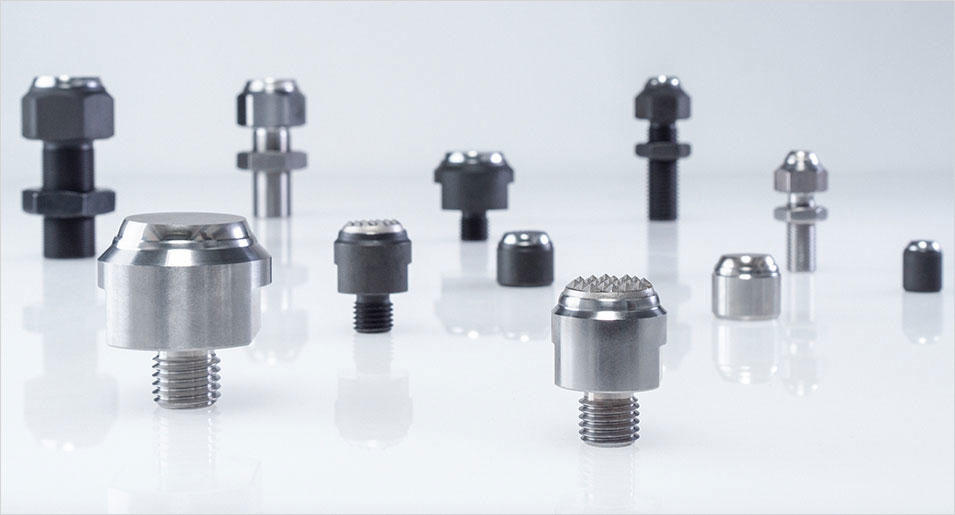

揺動パッド (カット面付ボール、首振り要素部品)

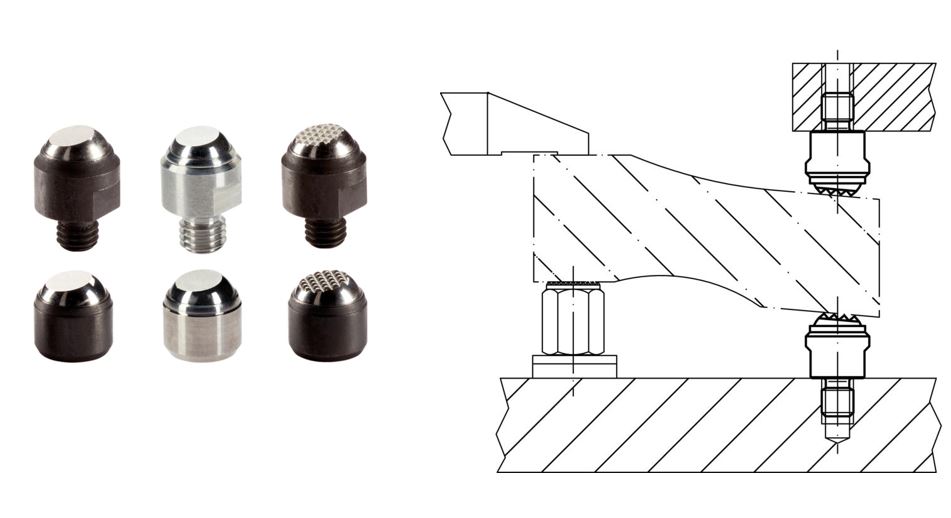

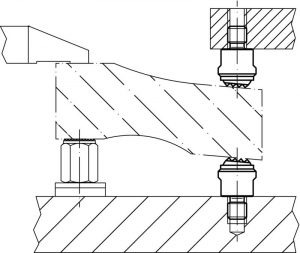

揺動パッドは、幅広い産業で多く採用され、傾いた面でもクランプ、締付け、サポート出来ます。揺動パッドは、ストッパー、受け、プランジャーとして、また、クランプ治具に使います。
本製品は、幅広い製品ラインナップがあり、色々なタイプが標準在庫品となっています。

■ 揺動パッドセレーション付 / フラットボール
■ 揺動パッド熱処理鋼,セレーション付
■ 揺動パッド調整機能 セレーション付/ フラットボール
■ 揺動パッドのラインアップには、スチール、ステンレス鋼製があり、また、ボール自己復帰タイプがあります。

特別なアプリケーション用にカスタム品の製作も可能です。

揺動パッドシリーズ

ワークに倣って面で確実にクランプ

標準タイプ

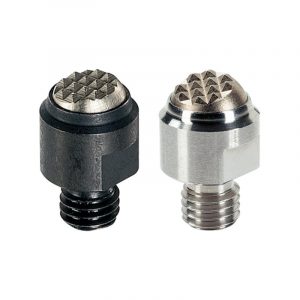

セレーションは熱処理鋼タイプのみになります。

硬質合金パッドタイプ
表面の硬い鋳物部品の鋳肌面を固定するのに適しています。

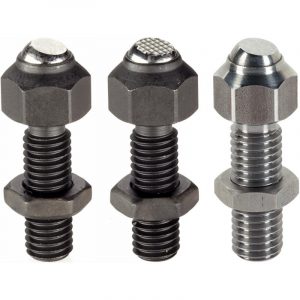

高さ調整タイプ
ワークの形状に応じて高さを調整して使用する事ができます。

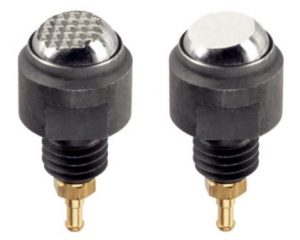

着座センサー付きタイプ
空圧式でワークの着座を検出します

揺動パッドの動画です。

・採用例のご紹介

・揺動パッドの特注品も対応可能

標準機械部品の世界的なメーカーであるハルダー社（HALDER）には豊富な実績と長年の経験があります。
ご希望のピン径、長さ、形状などお気軽にお問い合わせください。

製品、ＣＡＤデータに関するお問合せはロームヘルドハルダー（株）までお問い合わせください。
